学校安防监控、报警、校园广播项目方案


导读:安防监控、报警、校园广播是平安学校的重点建设项目,本方案包括了项目需求、方案介绍、报价表等内容,是一个完整的落地方案。


学校安防监控、报警、校园广播项目方案

本文主要内容:

  • 学校安防监控、报警系统

  • 学校校园广播系统

  • 项目报价表


一、安防监控、报警系统

1.1概述

本方案依据并严格执行国家《中小学、幼儿园安全技术防范系统要求GB/T29315—2012》标准,在设计时结合学校具体情况,用最佳的设计方案体现最高的性价比,并综合考虑维护及操作因素,并将为今后的发展、扩建、改造等因素留有扩充的余地。

本系统设计内容是系统的、完整的、全面的;设计方案具有科学性、合理性、可操作性。

1.2安防监控、报警系统设计目标

通过对有可能的学校治安事件分析可知,不法分子基本上都是强行闯入校园,或在学校门口作案;由此可见,校区的各个出入口是安防工作的重点区域之一,必须采用相应的视频监控等措施,达到预防和及时反映的功能。另外,犯罪分子有可能,通过非正常的手段侵入校园,如翻越围墙等手段,所以为了防患于未然,把好安全防范的第一道关,也必须加强周界等的安防措施,如采用视频监控及周界防范系统。

因学校是人员密集区域,且因学校放学等时间固定,其人流量具有爆发性,所以容易在楼梯等部位发生踩踏事件,因此楼梯等人员密集区域,也应加强监控,一旦发现异情可立即采取预案,有效避免事故的发生。

  针对学校一些容易发生打架斗殴的场所,如操场等区域,也需要加强视频监控。同时学校的主要道路口等也是事故高发地,所以也需要加强管理。

为了有效的保管学生及学校的财产,需在大楼宿舍等出入口、部份走廊及停车场及自行车棚等地方设置视频监控系统,以达到安全保管财产的目的;同时大楼宿舍出入口是师生人身安全的重要一道防线,必须加强相应的安全监控。

针对突发事件,实现手机实时观看,领导能在第一时间得到第一手资料,及时了解现场情况,通过手机远程指挥掌控事态发展,更好的为学校管理、应急指挥等服务。

所以整个校园安防系统应建设以下几个分系统组成:

1、校园安防前端分系统

2、视屏报警分系统

3、信号传输网络分系统

4、学校监控室分系统

1.3设计思路

1.3.1
存储及监控室系统

校区前端设置摄像机,统一接入学校机房,在学校机房对视频监控系统进行24小时监控及录像存储,再通过网络把视频监控信息传送至学校保安室,由保安部门等协调应急指挥。整个监控系统形成一个局域网,每个校领导或者老师通过权限设置在办公室电脑上都可以浏览监控画面。

1.3.2
校园视频监控系统

1校园视频监控系统主要由前端摄像机组成,根据现场不同的环境和应用选用不同的摄像机,例如:校园空旷高空位置,采用20倍光学变倍,16倍数字变倍,支持超低照度智能高速球。

2、学校周界、大门口、重点部位和区域、走廊选用高清点阵枪机,红外效果可达100米,大大增强了晚上无光的夜视效果。楼梯通道采用红外半球广角摄像机,可照射学生上下楼梯。

3、易燃易爆等危险品储存室、实验室、贵重物品存放处、水电气热等设备间选用红外三鉴探测器,在规定不允许进入的时间内,一旦有人入侵保安室马上收到报警信号。

另外保安室配置紧急报警按钮,通过视频报警监视到如果有人入侵偷到或者破坏,可立刻按紧急报警按钮,电话自动拨打到固定警务值班电话上,由民警进行核实是否需要出警。以下是整个平安校园系统结构如图所示:

图表1校园监控系统结构图

1.4安防监控、报警系统功能简介

(1)监视功能:采用海康威视高品质摄像机,获得监视范围内清晰的视频图像,满足学校不同部位的监控要求,实现24小时监控;

2)硬盘录像功能:前端摄像的视频信号接入嵌入式数字硬盘录像机存储数据,录像保存时间达到30天以上,以供事后调查取证;

3)联网服务功能:通过嵌入式数字录像机提供TCPIP强大的视频服务功能,可为以后监控系统联网提供服务;

4)管理功能:管理人员或授权访问人员,能通过访问监控系统,实时预览监控画面、回放历史监控图像、下载监控资料等;

5)手机实时察看系统:针对突发事件,实现手机实时观看,领导能在第一时间得到第一手资料,及时了解现场情况,通过手机远程指挥掌控事态发展

(6)视屏报警系统:传统的视频监控模式难以应付大规模的系统,造成工作  人员工作量加大;较长时间职守产生疲劳;出现突发事件响应不及时,直接导致监管综合能力质量下降。视频报警技术即是在上述应用背景下提出的,支持区域入侵侦测,越界侦测,人脸侦测,场景变更侦测等智能功能。

7)预留扩展接口,满足今后监控点位的增加的需要。

随着无线网络的商用,无线网络带宽得到大幅提升,手机视频监控的应用环境越来越成熟。手机视频监控可以通过手机在任何空间、任何时间实时观看远程监控内容,无论办公空间、社区家庭、工厂角落,只要主控端连接网络,并且手机信号正常,无论身在何处,都能轻松查看,实时管理。

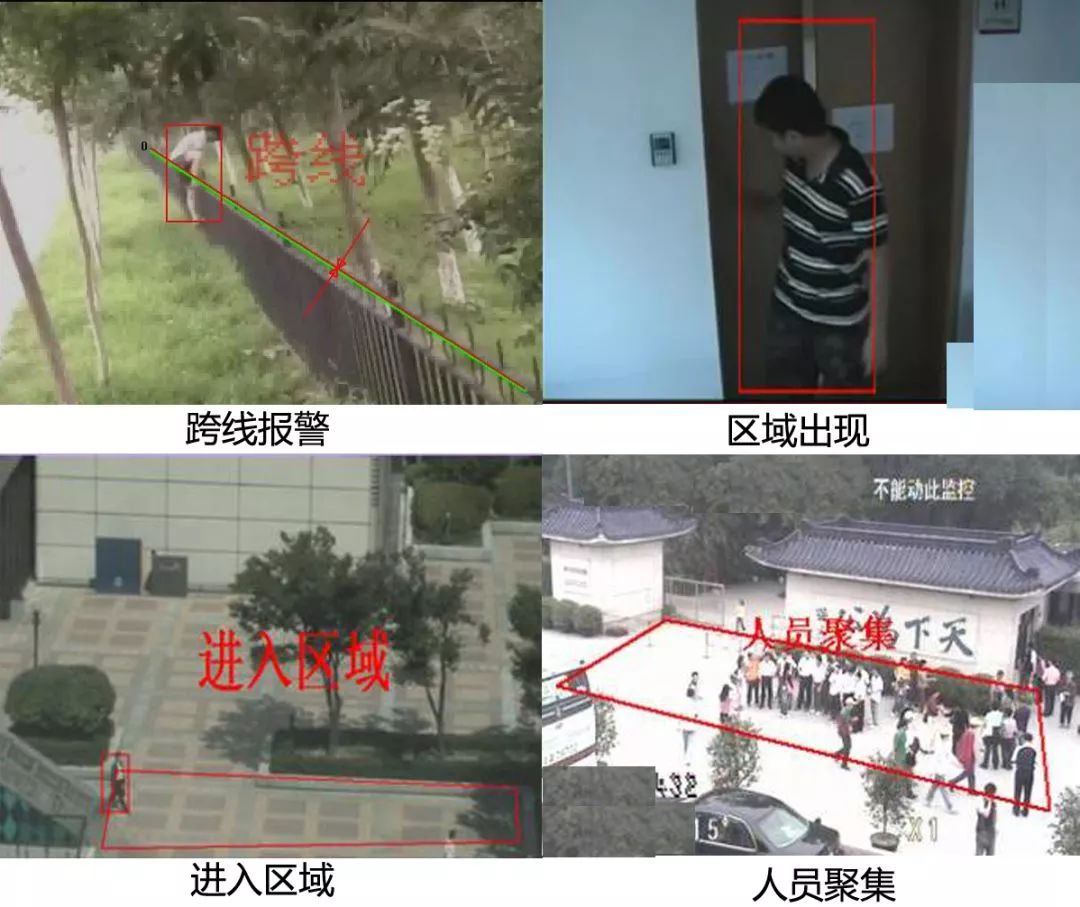

视屏报警技术主要基于背景建模技术:在静态场景(摄像机不发生位移)下查找出以人为主要防范对象的动态目标,并根据设置的报警规则进行报警。主要的检测事件有:警戒区域入侵、跨越警戒面(虚拟围墙)、警戒区域徘徊,主要用于防盗保安。应用场景效果如下图:


上述场景当发生报警时,在管理中心通过多种多媒体联动方式引起监控人员注意,并帮助监控人员迅速定位报警地点及原因,快速做出反应。管理中心提供如下报警提示:

报警实时图像弹出:及时在屏幕上弹出报警图像,帮助监控人员了解报警事件。

   语音报警:用语音的方式读出通道名称,报警名称。

1.3安防监控系统区域分配表


以104个监控点为例

所在区域

具体位置

摄像头类型

数量

备注

综合楼

顶楼

智能球机

2个


每层楼梯进出口

半球

8个


一层门厅

半球

1个


每层楼走廊

枪机

6个


体育馆

体育馆一层

枪机

4个


体育馆二层

枪机

2个


体育馆顶楼

智能球机

1个


教学楼1#

每层楼梯进出口

半球

8个


每层楼走廊

枪机

8个


1#顶楼

智能球机

1个


教学楼2#

每层楼梯进出口

半球

8个


每层楼走廊

枪机

5个


2#顶楼

枪机

1个


教学楼3#

每层楼梯进出口

半球

8个



每层楼走廊

枪机

5个


3#顶楼

枪机

1个


教学楼4#

每层楼梯进出口

半球

8个


每层楼走廊

枪机

5个


4#顶楼

枪机

1个


校区

围墙

枪机

13个


机动车出入口

枪机

2个


学校大门出入口

枪机

2个


学校主要通道

枪机

3个


负一层

负一层通道

枪机

1个




二、校园广播系统

2.1概述

  作为具有现代水准、教育设备先进的重点学校,根据需求,公共广播系统覆盖校园公共区域及教室。

2.2校园广播系统设计建设目标

本次设计公共广播系统,主要为完善现代化的教学管理,校园教育多元化,开展教学信息的传播,同时也为学校的考试系统提供安全、稳定的听力系统支持等,具体要求如下:

1) 具备有分散式,分散式是在学校各个教室、每个广播区域(教学综合楼,体育馆,室外足球场等等)设置网络音频终端,满足各个教室、各个区域可以进行独立广播和控制;

2) 具备有手动广播、定时广播、临时插播、终端状态查看、建立节目库等现在使用功能,同时支持消防联动广播等外接功能;系统支持寻呼终端的广播等功能,

3) 校园教育多元化,各类自制的语音教学语音课件也能上传到服务器,定时自动播放或供课堂上点播,满足现代学校多媒体教学:教师可通过工作站软件,即可提交定时播放任务,对权限范围内的区安排语音播放计划及教学所需的教学题材,创造良好的学习氛围。

4) 校长和主任无需到机房,在自己的办公室即可发布对学校的广播管理信息;

5) 学校广播应具备可以实现分区域、多区域进行独立或组团播放,通过软件操作轻松完成:

6) 学校广播应具备定时任务软件编程、系统服务器自动运行、不同时间段播放不同节目、节目自动播放、自动停止等功能,满足学校无人值守系统自动运行需求:

7) 听力系统:平日教学听力系统,以及高中考考试听力系统需求;


2.3校园广播系统功能简介

校区的公共广播主要作用是满足学校上下课铃声播放、开展多媒体教学、开展学校节目等使用,满足学校开展校园广播、多媒体教学等,课余时间播放校园节目,丰富学生课外活动;

2.3.1
系统分析及功能简介

根据对广播系统的使用需求,结合学校的建筑分布情况,广播系统采用基于校园网络模式进行传输和控制的IP网络广播系统,网络广播系统解决了区域大、区域广,广播传输难的问题,通过校园网络的传输,很好的解决以上的问题,而且保证了校园广播音频质量。稳定可靠的网络广播直接取决于网络服务器及网络适配器软硬件结合的完好性能。


 IP网络广播系统是由IP网络广播控制中心、IP网络适配器、音频工作站等组成。系统服务器采用高速的双CPU处理(32位MCU+16位DSP),数字功放,延时短(0.1s)音质好(20-16KHZ),支持各种音频格式的数据网络传送(MP3 、MP2、AAC、WAV,完善的网络适应能力,同时支持度套音频音源输入的实时编码,系统具有:IP地址自动获得(DHCP)、直接跨网关及核心路由交换机的功能、支持互联网广播,网络流量自适应功能,同时系统升级可实现消防联动,网络供电(POE)功能。

其高效稳定的运作系统,满足了现代校园打造信息化、网络化、数字化校园广播系统需求;只需在校园网覆盖的地方,接入IP网络设配器即可管理广播区域。

数字IP网络广播系统采用当今世界广泛使用的TCP/IP网络技术,将音频信号以IP包协议形式在局域网和广域网上进行传送,彻底解决了传统广播系统存在的音质不佳,维护管理复杂,互动性能差等问题。该系统设备使用简单,安装扩展方便――只需将数字广播终端接入计算机网络即可构成功能强大的数字化广播系统。

功能方面可独立控制每个终端播放不同的声音。不仅能够完全实现传统广播系统的基本功能,如定时打铃、分区播放等基本要求,而且还具备音频自由点播、教师安排节目播放等功能;

传输方面音频传输距离无限延伸,轻松实现分校区广播和领导校外远程广播。即使远在国外,声音也能清晰流畅,犹如现场亲听。非传统模拟广播系统所企及,具有绝对优势;

音质方面达到立体声和CD级,适合于教室里的日常外语听力训练,每个发音都可以清晰可辨。特别是应用在中考、高考、大学四六级听力播放中,可以有效提高学生听力部分成绩,不再为含混不清的声音所困扰。


整个校园广播设计满足以下功能:

1定时音乐打铃(上下课打铃及音乐播放)

系统可根据设定自动启闭设备电源,多套作息时间全天24小时编程(精确到秒)。人性化的音乐铃声、课间操和电台节目的自动播放,每天可设置不同的上下课铃声和休息时间播放校园歌曲及升旗、课间操、眼保键操等,丰富校园生活。作息时间表可以按照春秋季自动调整,并提供晴雨天、节假日特殊配置选项。

2、学生、老师分控广播站(活动进行宣传报道)

 负责学校的广播宣传工作。宣传报道学校的重大活动,全面反映校园生活,充分发挥了舆论导向作用。充当桥梁纽带作用,做好学校新闻报道及国内外的时事报道。根据学校各阶段的需要对其重要活动进行宣传报道,负责组织对学校重要会议,重大活动等的综合新闻的采访报道。负责组织策划和承办学校重大文体活动,丰富广大师生课余生活,提高校园文化品位。加强院校际之间广播的合作与交流,努力提高广播工作水平。

 3、校长室远程讲话

 远程控制及寻呼功能,校长无需到机房,在自己的办公室即可发布对学校的管理信息;利用远程寻呼站可以进行校园任意点、分区或者全区广播讲话。打破传统校长必须得到主机房才能对全校讲话。

4、节目实时采播:

校园广播系统配置有多种节目音源,如CD播放、MP3播放器、数字收音机等节目音源设备,通过主控软件实时采播,可以指定播放到相关区域或校园所有区域,满足校园多样化广播需求;同时校园也可以利用校园网络,播放网络多媒体节目和校园制作节目

5、多套节目同时播放

IP网络系统配套有CD播放器、调谐器、音乐节目库,满足学校上课、下课、开展节目等音乐播放,并可实现在不同的区域同时播放不同的内容;

6教师工作站(制作教学题材)

教师无需到主控室,教师可通过工作站软件,即可提交定时播放任务,对权限范围内的教室安排语音播放计划及教学所需的教学题材,创造良好的学习氛围。自制的语音教学语音课件也能上传到服务器,定时自动播放或供课堂上点播。

7、定时广播

  校园广播具有软件编程、系统服务器自动运行、不同时间段播放不同节目、节目自动播放、自动停止等功能,满足校园无人值守系统自动运行需求:

8网络监听各终端播放内容和音量大小

系统可设任意网络适配器作为系统监听使用,实现单点选择监听功能,即管理中心能够对各个学校每个点进行广播监听,监听其播放内容和音量大小,以便实现调整远端各个网络适配器音量大小和播放内容。

9、运动场副控功能:

网络数字广播前置终端带有点播功能,方便工作人员从服务器上选择播放内容,并受广播中心机房远程统一控制;也可以直接连接本地音源播放,形成一套独立的广播系统,方便集会及运动会等大型活动。

2.3.2
系统配置

1、主控室:校园广播主控室安装在网络中心,配置有主服务器(,音源设备,IP寻呼话筒,远程控制设备,消防联动设备及其他周边设备;主控室负责整套系统的运行配置,对整个校园广播进行集中控制,可实现采播、寻呼喊话、消防联动控制功能。


2、各分区设置:广播区域(除教室外),每个区域配置IP网络终端适配器(带功率)、或IP网络终端适配器与功率放大器的发配使用,根据不同区域选配不同的音箱进行扩声;共计5个广播区域:教学楼综合楼、地下停车场、运动场、体育馆等等区域。

2.3.3
扬声器配置

作为广播系统的主体之一,扬声器在广播系统中占了很大的部分,对扬声器的选择就显得十分重要。扬声器的选型与点位原则上应视环境选用不同规格的广播扬声器。在设计校园广播时,要实地考察校园现场建筑情况,结合校园使用环境进行设计,本次校园广播设计扬声器要点如下:

1、扬声器选型:室内走道采用壁挂喇叭,室外采用室外防水音柱,教室内采用壁挂广播音箱:

2、功率选型:在教学楼教室安装室内定压壁挂音箱,音箱功率选择10W;在室外区域安装防水音柱,功率选择60W/35W。(其中运动场采用60W大功率防水音柱,体育馆采用35W大功率音柱)

3、扬声器分区:扬声器点位涉及到广播系统的分区,分区是为了便于管理。原则上凡是需要区别对待的地方,都应分割成不同的区,以满足日常广播的管理要求。

分区的模式一般也有多种:

功率分区——将同一功放的输出信号进行多个分支。功率分区一般应用于分区多、分区功率较小、对分区管理功能要求不太高的场合。

信号分区——每个分区都是相应的不同信号源。采用信号分区形式,广播扬声器的分区功率大小不受限制、分区较灵活,扩展性能也好。一般应用与对分区管理功能比较高的场合。

有些特殊的场合也会将以上两种分区方式结合起来应用。

区别与传统模拟广播系统的物理分区,现代的数字化广播系统采用逻辑分区,分区更灵活,可灵活变动。


2.4公共广播系统区域分配表

公 共 广 播 点 位 表

分区

序号

分区名称

分区包含

壁挂音柱10W

防水音柱35W

防水音柱60W

负载

功放数量

功放

网络适配器(每个适配器需预留1个网口)




1

综合楼6F

综合楼1层

15




1



综合楼2层

7




综合楼3层

16




综合楼4层

14




综合楼5层

15




2

1#教学楼5F

1#教学楼1层

10




1



1#教学楼2层

9




1#教学楼3层

9




1#教学楼4层

9




1#教学楼5层

5




2

2#教学楼5F

2#教学楼1层

10




1



2#教学楼2层

9




2#教学楼3层

9




2#教学楼4层

9




2#教学楼5层

5




2

3#教学楼5F

3#教学楼1层

10




1



3#教学楼2层

9




3#教学楼3层

9




3#教学楼4层

9




3#教学楼5层

5




2

4#教学楼5F

4#教学楼1层

10




1



4#教学楼2层

9




4#教学楼3层

9




4#教学楼4层

9




4#教学楼5层

5




6

体育馆

体育馆1层

12




1



体育馆2层


6



1



5

运动场

运动场



8


1



合计



247

6

8


8




三、项目设备报价表

3.1项目汇总表

项目报价汇总表

区分

系统报价金额(元)

备注

校园安防监控、报警系统



校园广播系统



合计




3.2安防监控、报警系统设备报价表

校园安防监控设备报价清单

一、监控部分

序号

名称

品牌

型号

参数

单位

数量

单价

小计

1

高清红外枪机








2

高清红外半球








3

高清红外球机








4

管理服务器








5

综合管理软件








6

电源








7

枪击支架








8

高清网络硬盘录像机








9

监控级硬盘








10

二合一防雷器








11

网线








12

总电源线








13

电源线








14

光纤








15

机柜








16

接入交换机








17

接入交换机








18

接入交换机








19

接入交换机








20

光收发器








21

光收发器








22

客户端电脑








23

辅材






小计:


二、报警部分

序号

名称

品牌

型号

参数

单位

数量

单价

小计

1

总线制报警主机








2

三鉴探测器








3

单防区报警  地址扩展模块








4

报警中心软件








5


16路继电器  联动模块








6

紧急按钮








7

声光报警器








8

电源箱








9

7AH/12V电池








10

信号线








11

报警器电源线








12

辅材






小计:


1)以上总计:

A=一+二


2)安装调试费:

B=A*15%


3)税金:

C=(A+B)*6%


4)工程总造价(人民币)大写:



以上报价方案满足:

1、提供完整性设计规划,整体实施建设,实现本系统设计的所有功能,保证系统数据实时完整、不间断。

2、保证按厂家出厂标准配置提供的整套全新,具备正规合法经销渠道,符合国家各项有关质量标准的合格产品。

3、报价包含送货上门、系统布线、安装调试、现场技术、使用培训、售后服务、验收检验及税金等费用。质保期内提供免费上门服务及免费保修(含人工费、材料费、差旅费),并提供终身维护。


3.3公共广播系统设备报价表

校园广播系统设备报价清单

序号

名称

品牌

型号

参数

单位

数量

单价

小计

一、主控设备

1-1、服务器设备-- IP网络数字广播服务器软件是广播系统的运行平台,IP网络数字广播服务器软件的运行载体,是广播的控制中心.

1

网络广播控制中心








2

IP软件加密狗








3

网络广播控制服务器软件








1-2、音源设备--校园广播系统配置有多种节目音源,如CD播放、桌面式话筒、数字收音机等节目音源设备配合调音台,满足校园多样化广播需求.

1

CD播放器








2

数字调谐器








3

寻呼话筒








4

前置放大器








5

IP网络寻呼话筒








6

节目定时器








1-3、消防联动设备--系统配置消防智能接口,配合数据转换IP终端,联动消防系统,紧急情况下,停止背景音乐播放,启动紧急广播。

1

消防智能接口








2

信号转换器








3

豪华机柜








二、前端设备

3、1综合楼5F-(覆盖教室和办公室,每间教室2只喇叭,每个办公室1只喇叭)

1

IP网络适配器(机柜式)








2

纯后级功放(1000W)








3

壁挂音柱10W








3、2 1#2#3#4#教学楼5F--(覆盖教室和办公室,每间教室2只喇叭,每个办公室1只喇叭)

1

IP网络适配器(机柜式)








2

纯后级功放(650W)








3

壁挂音柱10W








3、3运动场--(覆盖所有区域)

1

IP网络适配器(机柜式)








2

纯后级功放(1000W)








3

防水音柱60W








3、4体育馆--(覆盖所有区域)

1

IP网络适配器(机柜式带240W功放)








2

IP网络适配器(机柜式带350W功放)








3

壁挂音柱35W








4

壁挂音柱10W








三、辅助材料

1

音频跳线








2

音频跳线








3

交换机(机房)








4

水晶头








5

前端机柜








6

超五类8芯网线








7

室内广播线








8

室外广播线








9

PVC管








10

其它辅助材料








1)总计:



2)安装调试费:

B=A*15%


3)税金:

C=(A+B)*6%


4)工程总造价(人民币)大写:



以上报价方案满足:

1、提供完整性设计规划,整体实施建设,实现本系统设计的所有功能,保证系统数据实时完整、不间断。

2、保证按厂家出厂标准配置提供的整套全新,具备正规合法经销渠道,符合国家各项有关质量标准的合格产品。

3、报价包含送货上门、系统布线、安装调试、现场技术、使用培训、售后服务、验收检验及税金等费用。质保期内提供免费上门服务及免费保修(含人工费、材料费、差旅费),并提供终身维护。
